Các khái niệm cơ bản và đặc điểm chức năng của đồng hồ đo điện đa chức năng

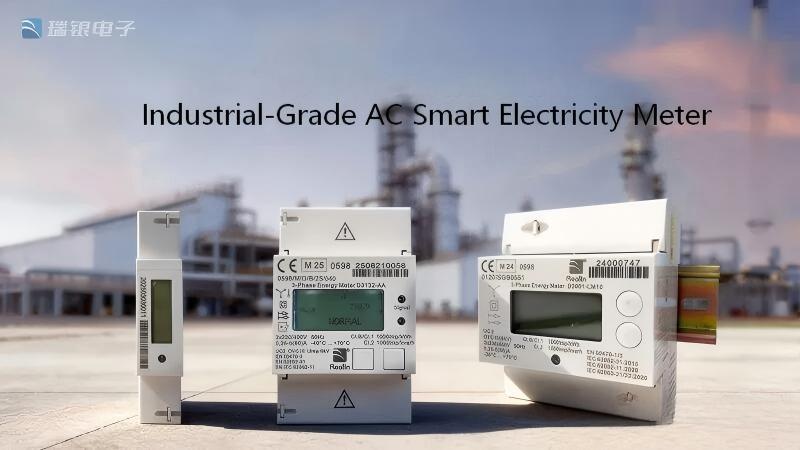

Đồng hồ đo điện đa chức năng là đồng hồ đo thông minh có nhiều chức năng, chẳng hạn như đo lường có thể lập trình, hiển thị, giao tiếp kỹ thuật số và đầu ra xung năng lượng điện.
Về chức năng đo lường, nó có thể đo chính xác tất cả các thông số điện phổ biến, bao gồm điện áp ba pha, dòng điện ba pha, công suất tác dụng, công suất phản kháng, tần số, hệ số công suất và năng lượng điện bốn góc phần tư. Độ chính xác đo cao của nó có thể đáp ứng các yêu cầu về độ chính xác của hầu hết các tình huống ứng dụng công nghiệp.
Đồng hồ đo điện đa chức năng được trang bị giao diện truyền thông RS485 và hỗ trợ giao thức truyền thông MODBUS-RTU, cho phép sử dụng nó trong mạng hoặc độc lập. Người dùng có thể chuyển đổi màn hình và định cấu hình các thông số đồng hồ đo trên trang web-một cách thuận tiện, mang lại sự linh hoạt mạnh mẽ.
Kịch bản ứng dụng của đồng hồ đo điện đa chức năng
Đồng hồ đo điện đa chức năng có phạm vi ứng dụng cực kỳ rộng, bao gồm hầu hết tất cả các tình huống cần giám sát điện.
Trong lĩnh vực sản xuất công nghiệp, chúng có thể giám sát các thông số điện trên dây chuyền sản xuất, giúp doanh nghiệp tối ưu hóa mức tiêu thụ năng lượng và đảm bảo thiết bị vận hành an toàn.
Trong các tòa nhà thông minh, đồng hồ đo điện đa chức năng có thể đo lường hệ thống điện của toàn bộ tòa nhà, loại bỏ các mối nguy hiểm tiềm ẩn về an toàn và nâng cao hiệu quả sử dụng năng lượng.
Trong lĩnh vực tự động hóa hệ thống điện và mạng lưới phân phối,Đồng hồ đo điện đa chức năng phù hợp cho các tình huống như tự động hóa trạm biến áp, tự động hóa mạng lưới phân phối và giám sát nguồn điện khu dân cư. Chúng có thể được sử dụng để giám sát và quản lý toàn diện các thông số điện trong nhiều mạch điện đến và{1}}mạch điện ra công suất cao, mang lại sự đảm bảo quan trọng cho hoạt động an toàn và ổn định của hệ thống điện.
Với sự phát triển của công nghệ năng lượng mới, đồng hồ đo điện đa chức năng cũng đóng một vai trò quan trọng trong lưới điện siêu nhỏ và hệ thống năng lượng tái tạo. Theo tiêu chuẩn quốc giaQuy tắc vận hành và nghiệm thu lưới điện siêu nhỏ được kết nối với mạng phân phốiViệc vận hành và nghiệm thu kết nối lưới điện siêu nhỏ đòi hỏi phải sử dụng các thiết bị đo điện chính xác để gỡ lỗi và xác minh hệ thống.
Sự khác biệt về mặt kỹ thuật so với đồng hồ đo năng lượng điện
Chức năng cốt lõi của đồng hồ đo năng lượng điện là đo chính xác năng lượng điện hoạt động hoặc phản ứng. Nó chủ yếu được sử dụng để thanh toán thương mại năng lượng và làm cơ sở pháp lý để tính toán chi phí giữa nhà cung cấp điện và người tiêu dùng.
Chức năng cốt lõi: Chức năng của nó tương đối chuyên biệt - nó tích lũy mức tiêu thụ năng lượng với độ chính xác cao và đảm bảo dữ liệu không thể bị giả mạo.
Kịch bản ứng dụng: Thường được áp dụng tại các điểm quyết toán giữa công ty điện lực và người sử dụng điện như đường vào chính của doanh nghiệp và hộ dân cư.
1. Sự khác biệt cơ bản trong hệ thống chứng nhận: CPA bắt buộc so với chứng nhận tiếp cận thị trường
Yêu cầu chứng nhận là một trong những dấu hiệu phân biệt nổi bật nhất giữa hai loại này, bắt nguồn từ việc chúng có được sử dụng để giải quyết thương mại hợp pháp hay không.
| Kích thước tính năng | Dụng cụ điện đa chức năng | Đồng hồ đo năng lượng |
|---|---|---|
| Mục đích cốt lõi | Giám sát hệ thống, quản lý năng lượng, chẩn đoán lỗi | Giải quyết mua bán năng lượng, đo đếm theo luật định (hợp pháp) |
| Trọng tâm chức năng | Đo lường, phân tích, kiểm soát và cảnh báo đa thông số theo thời gian thực | Đo năng lượng điện có độ chính xác cao- |
| Giao thức truyền thông | Các giao thức công nghiệp phổ biến như Modbus-RTU | Các giao thức dành riêng cho lưới điện-, chẳng hạn như DL/T 645 |
| Cấu trúc vật lý | Không niêm phong; thuận tiện cho việc cấu hình tham số và gỡ lỗi | Phải được niêm phong để ngăn chặn việc mở trái phép hoặc giả mạo dữ liệu |
| Quản lý dữ liệu | Người dùng có thể xóa giá trị năng lượng theo yêu cầu quản lý | Các chỉ số năng lượng không được xóa, đảm bảo tính hợp lệ liên tục của dữ liệu độ lún |

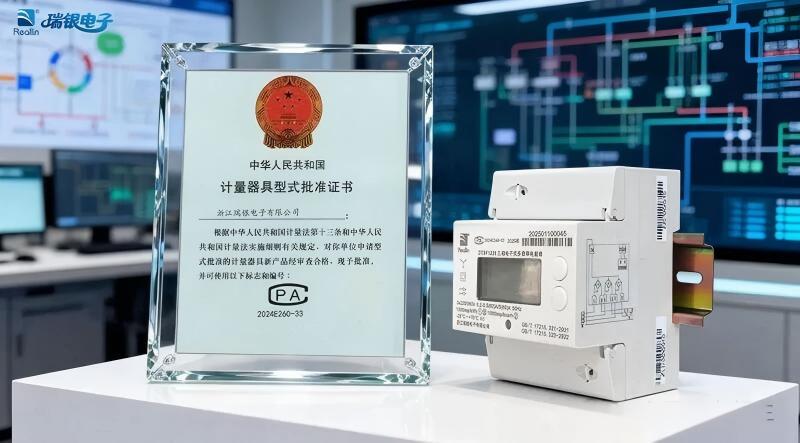

2. Chứng nhận CPA bắt buộc cho Đồng hồ đo năng lượng điện
CPA (Chứng nhận phê duyệt mẫu cho dụng cụ đo lường) là hệ thống chứng nhận bắt buộc được Trung Quốc triển khai cho các dụng cụ đo lường.
● Mục đích: Đảm bảo rằng đồng hồ đo năng lượng điện được sử dụng để thanh toán thương mại là chính xác, công bằng và đáng tin cậy với dữ liệu có giá trị pháp lý. Đồng hồ đo năng lượng điện không có chứng nhận CPA không được phép bán ở Trung Quốc hoặc sử dụng cho mục đích thanh toán.
● Đánh dấu: Đồng hồ đo năng lượng điện phải có logo CPA và số chứng chỉ trên bảng tên.
3. Yêu cầu chứng nhận đối với đồng hồ đo điện đa chức năng
● Chứng nhận CPA không{0}}bắt buộc: Vì đồng hồ đo điện đa chức năng chủ yếu được sử dụng để giám sát và quản lý nội bộ và không trực tiếp tham gia thanh toán thương mại nên thường không bắt buộc phải có chứng nhận CPA.
● Chứng chỉ khác: Mặc dù chứng nhận CPA không bắt buộc nhưng đồng hồ đo điện đa chức năng thường cần phải vượt qua các loại chứng nhận khác khi thâm nhập các thị trường cụ thể hoặc đáp ứng các yêu cầu chức năng cụ thể. Ví dụ: chứng nhận CE là nhãn hiệu chứng nhận an toàn bắt buộc đối với các sản phẩm vào Khu vực Kinh tế Châu Âu, cho biết sản phẩm tuân thủ các yêu cầu về an toàn, sức khỏe và bảo vệ môi trường của EU.
Phần kết luận
Là một thiết bị quan trọng trong hệ thống giám sát nguồn điện hiện đại, đồng hồ đo điện đa chức năng đã trở thành thiết bị chủ chốt không thể thiếu trong tự động hóa công nghiệp, lưới điện thông minh và hệ thống quản lý năng lượng nhờ những ưu điểm như tích hợp đa{0}}chức năng, đo lường có độ chính xác- cao, khả năng giao tiếp mạnh mẽ và cấu hình linh hoạt.
So với đồng hồ đo năng lượng điện, chủ yếu được sử dụng để đo năng lượng, đồng hồ đo điện đa chức năng có lợi thế rõ ràng về tính đa dạng chức năng, độ phức tạp kỹ thuật và tích hợp hệ thống, đồng thời có thể đáp ứng yêu cầu cao hơn của hệ thống điện hiện đại về giám sát tinh tế và quản lý thông minh.
